Aberlink Measur3D

Mobilna ręczna, nablatowa maszyna pomiarowa o trzech osiach obrotowych. Stawia się ją obok obrabiarki i mierzy w trakcie produkcji, a nie dopiero na końcu.

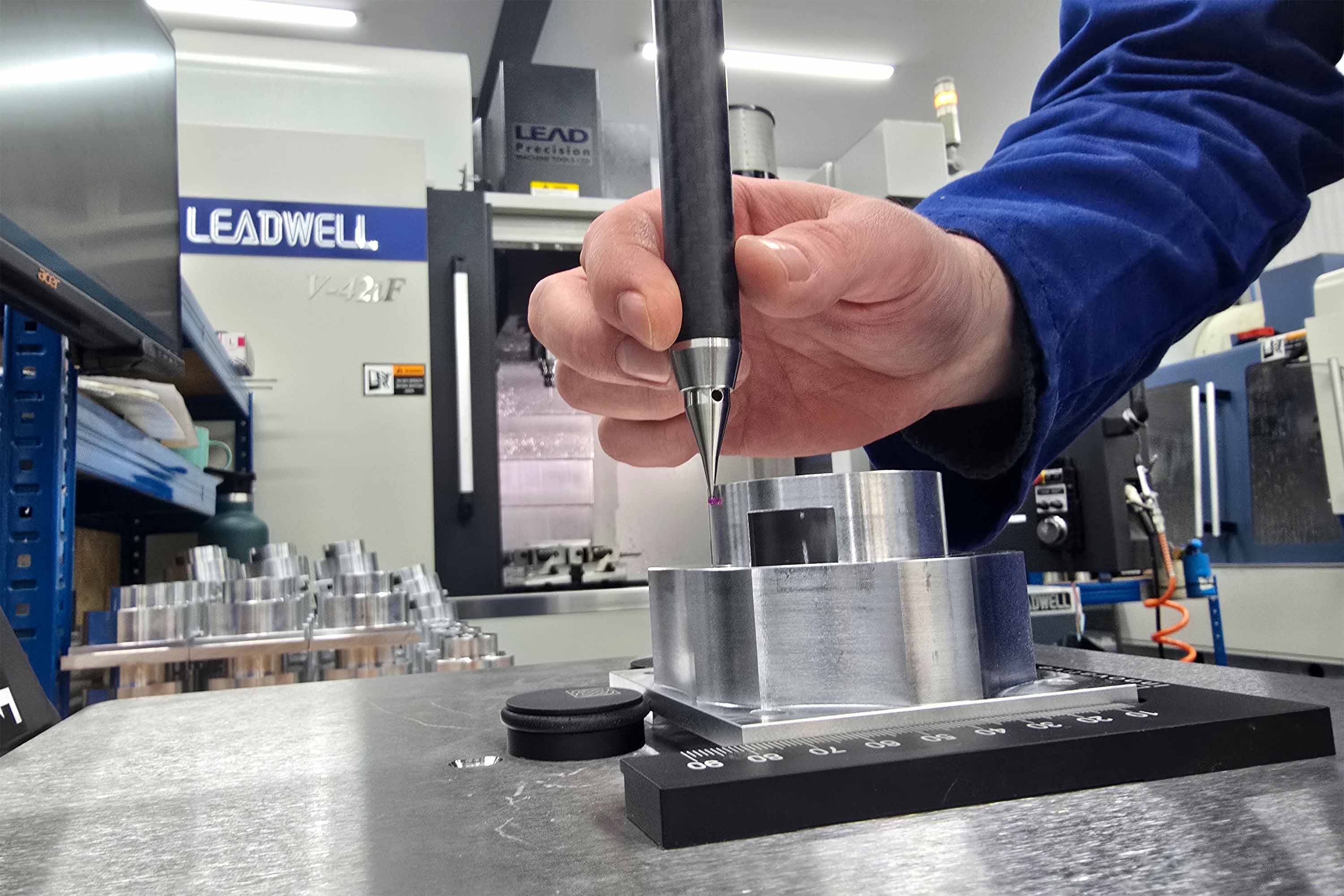

Pomiar tam, gdzie powstaje część

Najdroższy błąd to ten, który wychodzi na końcu procesu. Detal przeszedł przez cztery operacje, a dopiero pomiar końcowy pokazuje, że pierwsza z nich była poza tolerancją. Measur3D ma rozwiązywać właśnie to: jest na tyle mały, tani i prosty, że stoi przy obrabiarce i mierzy międzyoperacyjnie.

Konstrukcja jest nietypowa — zamiast trzech osi liniowych maszyna ma trzy osie obrotowe. Dzięki temu mieści się na blacie, nie potrzebuje sprężonego powietrza ani specjalnego fundamentu i pracuje ze zwykłego gniazdka. Pomiar jest ręczny: operator prowadzi sondę, a maszyna liczy.

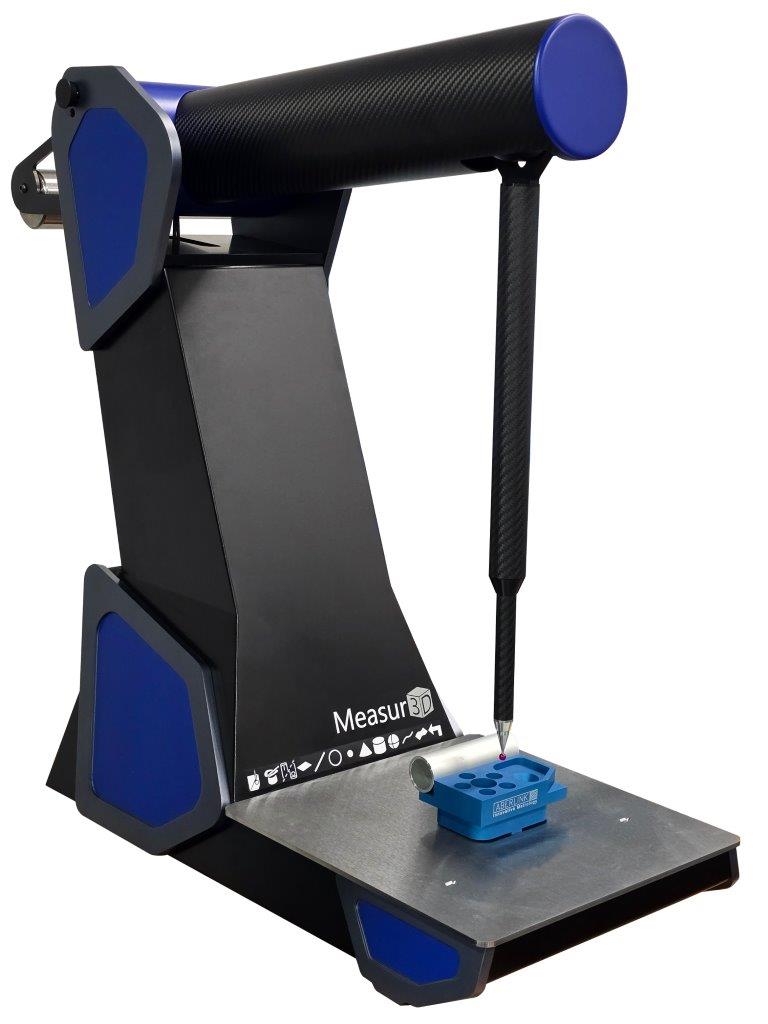

Aberlink Measur3D — mobilna ręczna, nablatowa maszyna pomiarowa

Co wyróżnia Measur3D

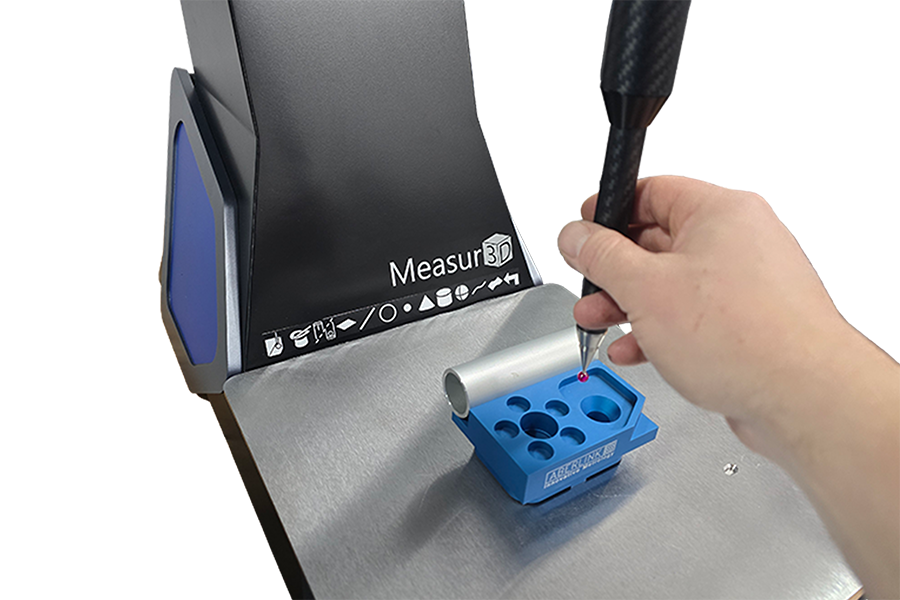

Obsługa jedną ręką

Magnetyczne przyciski można położyć w dowolnym miejscu płyty pomiarowej. Zmiana mierzonego elementu odbywa się dotknięciem sondy do przycisku, bez odchodzenia do myszki. Przy pomiarze trzymanego w ręku detalu to realna różnica.

Mocowanie magnetyczne

Magnetyczne szablony mocujące pozwalają ustawić detal w kilka sekund i odtworzyć to ustawienie przy kolejnej sztuce. Do części toczonych i złożonych brył dostępne są dedykowane zestawy z szybkozłączami.

Mierzy po kilku minutach

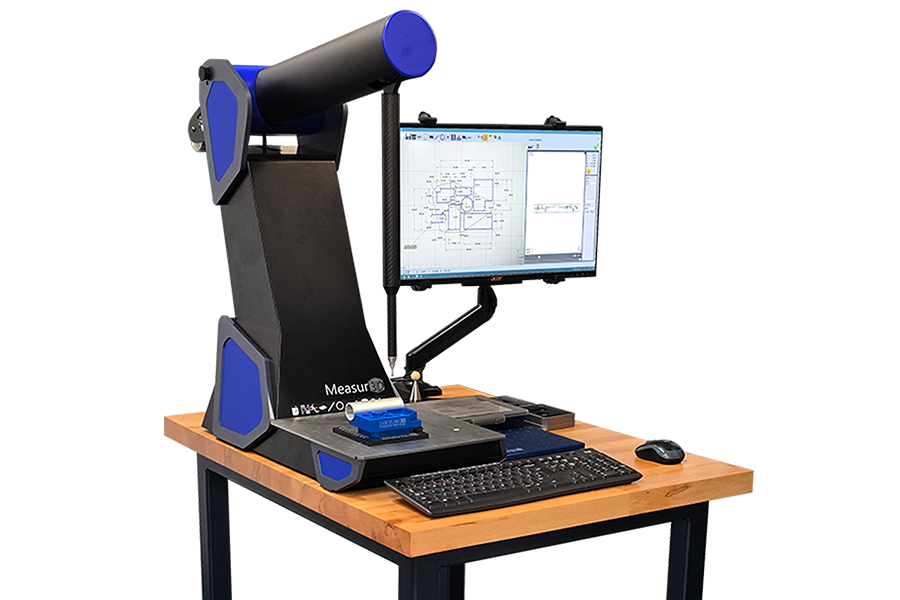

Maszyna przyjeżdża skonfigurowana: komputer all-in-one z systemem Windows i oprogramowaniem Aberlink 3D Mk4 są już podłączone. Nie ma etapu wdrożenia informatycznego — włącza się i mierzy.

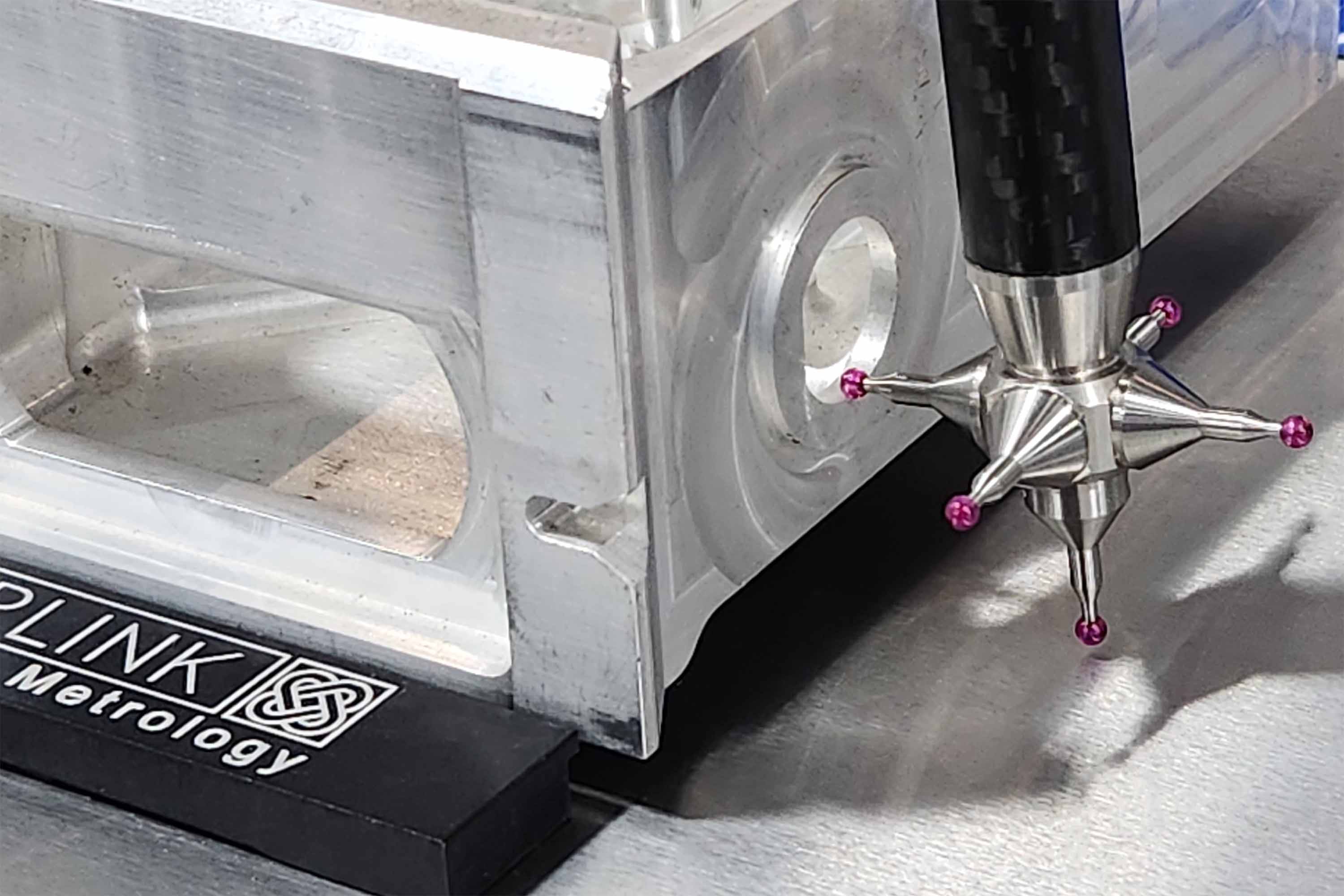

Trzpienie gwiaździste

Dedykowany zestaw trzpieni gwiaździstych jest sztywniejszy od typowych rozwiązań, więc pozwala sięgnąć do powierzchni bocznych i podcięć bez utraty dokładności. Wersja z artefaktem wzorcowym oraz trzpieniami 3 i 6 mm jest dostępna jako opcja.

Bez powietrza i bez fundamentu

Zasilanie ze zwykłego gniazdka, brak instalacji pneumatycznej, brak wymagań co do posadzki. Maszynę przestawia się w inne miejsce w kilkanaście minut.

Niska bariera wejścia

Dla firm, które dotąd mierzyły suwmiarką i mikrometrem, Measur3D bywa pierwszą maszyną współrzędnościową. Kosztuje ułamek ceny maszyny bramowej, a daje raport z pomiaru zamiast odczytu z noniusza.

Dane techniczne

Dane producenta. Podany zakres pomiarowy jest zakresem minimalnym — przestrzeń robocza nie jest sześcianem, więc w części obszaru jest większy.
ParametrWartość
Zakres pomiarowy X280 mm
Zakres pomiarowy Y280 mm
Zakres pomiarowy Z150 mm
Dokładność objętościowa MPEE5,0 µm + L/1000
Rozdzielczość układu pomiarowego1,15 µrad
Wymiary zewnętrzne (X × Y × Z)335 × 830 × 725 mm
Napędręczny, trzy osie obrotowe
Temperatura optymalna18–22 °C
Temperatura pracy5–45 °C
Sprężone powietrzeniewymagane

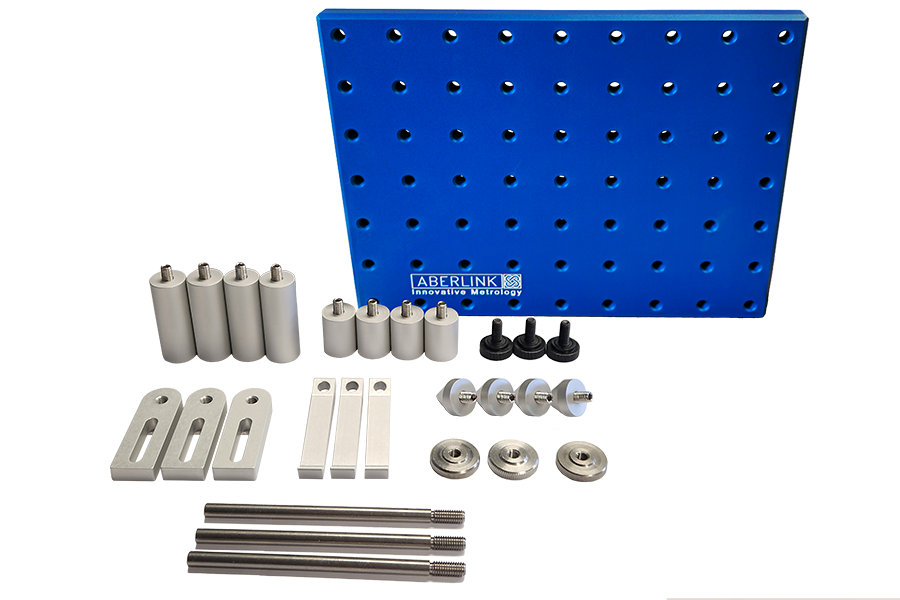

Zestaw mocujący do maszyny Aberlink Measur3D

Co wchodzi w zestaw

Opcje dodatkowe

Czego Measur3D nie zrobi

To maszyna ręczna, bez napędów. Nie napiszesz na niej programu, który w nocy zmierzy sto sztuk bez obsługi — do tego służą maszyny CNC, na przykład Extol lub Axiom. Measur3D nie zmierzy też dużych detali: przestrzeń robocza to w przybliżeniu 280 × 280 × 150 mm. Mówimy o tym otwarcie, bo maszyna dobrana do niewłaściwego zadania to najdroższy zakup, jaki można zrobić.

Zobacz maszynę w akcji

Materiał producenta, w języku angielskim. Odtwarza się na tej stronie; ikona w prawym dolnym rogu odtwarzacza włącza pełny ekran.

Krótkie ujęcia z pracy maszyny; ostatnie pokazuje eksport konturu do pliku DXF.
